Trong hơn 90% các sự cố về hiển thị như màn hình bị giật lag, hoặc màn hình đen không hiển thị, "thủ phạm" giấu mặt không nằm ở những tấm module LED đắt tiền, mà nằm ở hệ thống "tim phổi" và "não bộ" phía sau đó chính là Nguồn điện và Card điều khiển.

Nếu bạn đang chuẩn bị thi công một dự án hiển thị màn hình LED khổ lớn, việc nắm vững cách tính công suất nguồn màn hình LED và chiến lược chọn card điều khiển LED là yêu cầu bắt buộc để đảm bảo hệ thống vận hành trơn tru 24/7. Dưới đây sẽ giúp khách hàng hiểu rõ các vấn đề kỹ thuật về những công thức thực chiến dễ hiểu nhất về công suất hoặc lựa chọn Card điều khiển, giúp bạn tự tin quản lý tốt các dự án.

1. Tại Sao Phải Tính Công Suất Nguồn Màn Hình LED Thật Kỹ Lưỡng?

Nguồn điện (Power Supply) đóng vai trò như trái tim, bơm "máu" (điện năng) đến từng điểm ảnh (pixel) trên màn hình. Màn hình LED chủ yếu sử dụng dòng điện một chiều DC 5V, do đó chúng ta phải dùng các bộ nguồn chuyển đổi từ điện lưới AC 220V sang DC 5V.

Việc tính toán qua loa sẽ dẫn đến hai hậu quả cực đoan:

• Thiếu công suất (Under-powering): Đây là lỗi phổ biến nhất của các nhà thầu muốn tối ưu lợi nhuận. Khi chạy những video nền trắng (cần độ sáng tối đa), nguồn sẽ bị quá tải, gây ra hiện tượng sụt áp. Nhẹ thì màn hình bị chớp tắt, sai màu, nhiễu hạt. Nặng thì gây quá nhiệt, nổ tụ nguồn và dẫn đến chập cháy hỏa hoạn.

• Thừa công suất (Over-powering): Tính toán dư thừa quá mức cần thiết sẽ khiến chi phí vật tư đội lên cao, tủ điện trở nên cồng kềnh, lãng phí dây dẫn và không gian tản nhiệt phía sau cabin.

Mục tiêu của người kỹ thuật viên là tìm ra "điểm vàng": Đủ tải để hệ thống bung hết hiệu năng độ sáng, nhưng vẫn có khoảng lùi an toàn (Headroom) để linh kiện hoạt động bền bỉ trong nhiều năm.

2. Hướng Dẫn Cách Tính Công Suất Nguồn Màn Hình LED

Để tính công suất nguồn màn hình LED chính xác, bạn đừng vội dùng máy tính, hãy hiểu rõ 3 thông số cốt lõi sau đây trước khi bắt tay vào phân bổ thiết bị.

2.1. Các thông số cần nắm rõ của người thợ LED

1. Công suất tiêu thụ của 1 tấm Module (W): Mỗi loại module (P2, P3, P4...) có mức tiêu thụ khác nhau. Thông thường, một module P3 Indoor kích thước 192x192mm tiêu thụ tối đa khoảng 20W. Cần xem kỹ thông số catalogue của nhà sản xuất (như GKGD, UNV, Lampro).

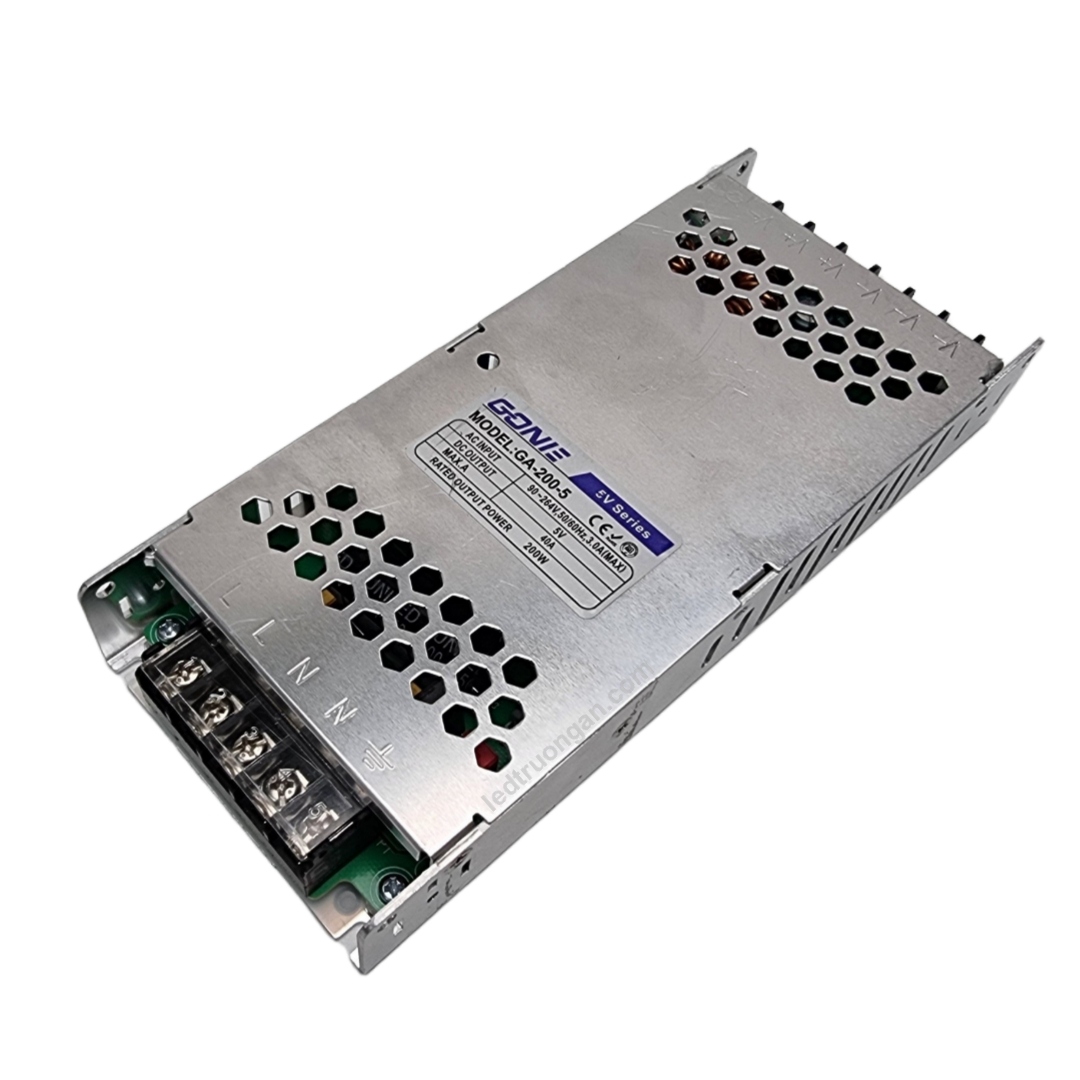

2. Công suất của bộ nguồn (W): Trên thị trường hay dùng loại Nguồn 5V-40A hoặc 5V-60A.

   • Công suất lý thuyết nguồn 5V-40A = 5 x 40 = 200W.

   • Công suất lý thuyết nguồn 5V-60A = 5 x 60 = 300W.

3. Hệ số an toàn (Cực kỳ quan trọng): Tuyệt đối KHÔNG BAO GIỜ bắt nguồn điện chạy 100% công suất liên tục. Trong kỹ thuật điện, hệ số an toàn lý tưởng là 80%.

   • Nguồn 200W chỉ nên cho gánh tải tối đa: 200W x 0.8 = 160W.

   • Nguồn 300W chỉ nên cho gánh tải tối đa: 300W x 0.8 = 240W.

2.2. Bài toán Tính nguồn cho màn hình LED P3 Indoor diện tích 10m2

Giả sử bạn có dự án lắp màn hình LED P3 Trong nhà. Kích thước ngang 4.032m x cao 2.496m (Khoảng 10m2). Bạn dùng module P3 kích thước 192x192mm, công suất max 20W/tấm. Bạn quyết định dùng loại Nguồn mỏng 5V-40A (hãng G-Energy hoặc Czcl).

Bước 1: Tính tổng số tấm module cần dùng

• Số tấm theo chiều ngang: 4032mm / 192mm = 21 tấm.

• Số tấm theo chiều cao: 2496mm / 192mm = 13 tấm.

• Tổng số module của màn hình: 21 x 13 = 273 tấm.

Bước 2: Xác định khả năng gánh tải của 1 cục nguồn

• Công suất an toàn của nguồn 5V-40A = 160W.

• Số tấm module tối đa 1 cục nguồn có thể nuôi = Công suất an toàn / Công suất 1 tấm = 160W / 20W = 8 tấm.

• Quy tắc thực tế: Để chia đều và đi dây bus cho đẹp, thợ thường đấu 6 tấm hoặc 8 tấm vào 1 nguồn. Chúng ta chốt 1 nguồn nuôi 6 tấm (để cực kỳ an toàn và tăng tuổi thọ).

Bước 3: Tính tổng số lượng nguồn cần mua

• Tổng số nguồn = Tổng số module / Số module 1 nguồn gánh = 273 / 6 = 45.5 -> Làm tròn lên 46 cục nguồn.

Bước 4: Tính công suất tổng để thiết kế Tủ điện AC

• Tổng công suất tiêu thụ tối đa của màn hình: 273 tấm x 20W = 5460W (Khoảng 5.5 kW).

• Với công suất này, nếu dùng điện 1 pha 220V, dòng điện sẽ khoảng 25A. Bạn cần một aptomat tổng (MCB) loại 40A hoặc 63A và tiết diện dây cáp đồng từ tủ điện lưới kéo đến màn hình tối thiểu là dây 3x6.0mm2 để tránh sụt áp và nóng dây.

💡 Mẹo nhỏ từ TDA Group: Khi thi công màn hình lớn trên 15m2 (Công suất > 10kW), bắt buộc phải chia pha điện (sử dụng điện 3 pha 380V). Việc chia tải đều ra 3 pha (Pha R, Pha S, Pha T) sẽ giúp hệ thống điện tòa nhà không bị lệch pha, gây nhảy aptomat tổng của cả tòa nhà.

3. Cẩm Nang Chọn Card Điều Khiển LED Cho Màn Hình Khổ Lớn

Nếu Nguồn điện là trái tim thì Card điều khiển chính là bộ não. Hệ thống điều khiển (Control System) có nhiệm vụ nhận tín hiệu video từ máy tính/camera, dịch mã và phân phối chính xác từng dải màu sắc đến hàng triệu bóng LED nhỏ xíu trên màn hình trong chớp mắt.

Một hệ thống chuẩn bao gồm: Bộ xử lý hình ảnh (Video Processor) tích hợp Card phát (Sending Card) và các Card nhận (Receiving Card) gắn trực tiếp sau lưng màn hình.

Việc chọn card điều khiển LED chuẩn quyết định đến 90% chất lượng hình ảnh cuối cùng (độ mượt mà, tần số quét, thang độ xám). Hai "gã khổng lồ" thống trị thị trường hiện nay là Novastar và Kystar.

3.1. Giữa Novastar vs Kystar thì nên chọn thương hiệu nào?

• Novastar (Lựa chọn hệ cao cấp & Sự kiện chuyên nghiệp): Được ví như "Apple" trong ngành điều khiển LED. Novastar sở hữu thuật toán xử lý hình ảnh cực kỳ ưu việt, khả năng tái tạo màu sắc chân thực và độ ổn định "nồi đồng cối đá". Phần mềm NovaLCT rất chuyên sâu. Thích hợp cho các sự kiện biểu diễn live lớn, truyền hình trực tiếp, hoặc các màn hình LED cố định cho tập đoàn yêu cầu độ nét 4K, 8K, tần số quét cực cao (3840Hz - 7680Hz).

• Kystar (Lựa chọn tối ưu chi phí & Dễ sử dụng): Đây là "vị vua" trong phân khúc tầm trung. Ưu điểm lớn nhất của Kystar là giá thành cực kỳ dễ chịu và giao diện phần mềm cấu hình tiếng Việt rất thân thiện. Độ ổn định cao, đáp ứng xuất sắc cho các công trình hội trường, nhà hàng tiệc cưới, bảng quảng cáo ngoài trời. Nếu ngân sách không quá dư dả nhưng vẫn cần chất lượng tốt, Kystar là số 1.

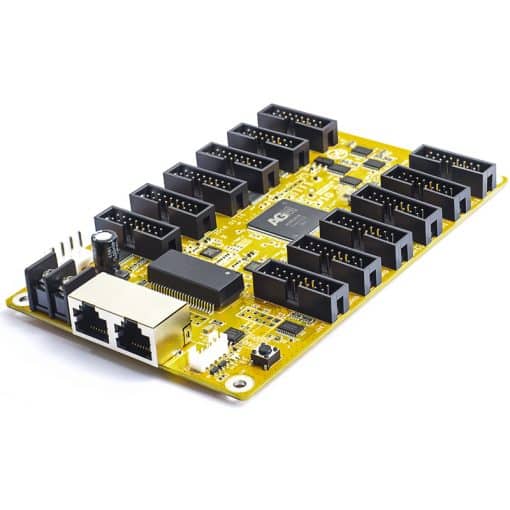

3.2. Hướng dẫn tính toán và chọn Card Nhận (Receiving Card)

Card nhận được lắp rải rác phía sau màn hình. Mỗi card nhận có một "sức chứa" giới hạn, tính bằng độ phân giải (Số Pixel rộng x Số Pixel cao).

Ví dụ: Card nhận Kystar G612 có độ phân giải quản lý tối đa là 256 x 1024 pixel. Card Novastar MRV336 quản lý tối đa 256 x 226 pixel.

Cách tính số lượng card nhận:

1. Tính tổng độ phân giải của màn hình (Pixel Rộng x Pixel Cao).

2. Quyết định số tấm module / 1 card nhận. (Thường các kỹ thuật viên sẽ thiết kế 1 cabin LED sử dụng 1 card nhận để tiện tháo lắp và cấu hình file RCGF).

3. Quy tắc vàng: Không bao giờ ép card nhận chạy kịch kim 100% độ phân giải cho phép. Việc thiết lập cấu hình với số lượng module vượt quá băng thông của card sẽ khiến màn hình bị giật hình (lag), rách hình (tearing) khi chiếu các video có tốc độ chuyển động nhanh.

3.3. Chọn Bộ Xử Lý Hình Ảnh và Card Phát (Video Processor & Sending Card)

Để màn hình có thể chiếu được nhiều cổng tín hiệu khác nhau (HDMI từ laptop, SDI từ máy quay phim), bạn cần một bộ xử lý hình ảnh xịn.

• Tính tổng số điểm ảnh của màn hình: Rộng x Cao = Tổng Pixel.

• Đối chiếu công suất tải của Card phát: * Ví dụ màn hình của bạn có độ phân giải 1920 x 1080 = 2.073.600 pixel (Chuẩn Full HD).

  • Card phát Novastar MSD300 hỗ trợ tải 1.3 triệu pixel -> Không dùng được (sẽ bị mất một góc màn hình).

  • Bạn phải nâng cấp lên thiết bị có sức tải cao hơn, ví dụ như Novastar VX4S-N (tải 2.3 triệu pixel) hoặc Kystar U3/U3 Pro (tải 2.6 triệu pixel).

• Nếu màn hình siêu khổng lồ (vượt quá 2.6 triệu điểm ảnh), bạn sẽ cần ghép nối (Cascade) nhiều bộ xử lý lại với nhau hoặc sử dụng các dòng Controller 4K cao cấp như NovaPro UHD.

Xem thêm: Card nhận tín hiệu R12 - Hiển thị hình ảnh chuẩn Retina cho màn hình LED

4. Những Sai Lầm "Chết Người" Cần Tránh Khi Thi Công Màn Hình Khổ Lớn

Ngay cả khi đã biết cách tính toán lý thuyết, thi công thực tế vẫn tiềm ẩn rủi ro nếu bạn mắc phải các lỗi sơ đẳng sau:

• Nối tiếp quá nhiều module trên 1 đường điện 5V: Dây điện đỏ đen (dây 5V) đi kèm module thường có tiết diện nhỏ. Nếu bạn cắm nối tiếp từ tấm số 1 sang tấm số 2, số 3, số 4... dòng điện tích lũy sẽ làm cháy sợi dây ở tấm số 1. Lời khuyên là mỗi tấm module nên kéo 1 cặp dây riêng về trạm bắt ốc của nguồn.

• Bỏ qua hệ thống tiếp địa (Grounding): Màn hình LED khổ lớn tích tụ tĩnh điện và dòng rò rỉ cực lớn. Nếu không đóng cọc tiếp địa chuẩn, người chạm vào khung màn hình sẽ bị giật tê người, đồng thời tĩnh điện sẽ phá hỏng các IC điều khiển trên tấm module và làm cháy card nhận.

• Dùng cáp mạng RJ45 dỏm: Tín hiệu từ card phát truyền đến card nhận thông qua cáp mạng. Màn hình lớn đòi hỏi lưu lượng dữ liệu khổng lồ (chuẩn Gigabit). Nếu dùng dây cáp mạng rẻ tiền, bọc nhôm pha đồng, tín hiệu sẽ bị chập chờn, khiến màn hình bị nháy đen liên tục. Hãy sử dụng dây cáp mạng CAT5E hoặc CAT6 chính hãng lõi đồng nguyên chất 100%.

Xem thêm: Kinh nghiệm thực tế khi lắp đặt màn hình LED ngoài trời

5. TDA Group - Đối Tác Tin Cậy Cho Các Dự Án Màn Hình LED Lớn

Việc tự mua linh kiện về ráp đôi khi mang lại nhiều rủi ro hơn là tiết kiệm chi phí, đặc biệt là với các dòng thiết bị công nghệ chuyên sâu. Lỗi một điểm ảnh có thể dễ sửa, nhưng lỗi hệ thống nguồn hay sai file cấu hình card nhận có thể khiến cả hội trường chìm trong bóng tối.

Tại TDA Group, chúng tôi không chỉ là nhà phân phối thiết bị. Chúng tôi là những chuyên gia giải pháp.

Khi hợp tác với TDA Group trong các dự án hiển thị sân khấu, khách hàng sẽ nhận được:

1. Bản vẽ kết cấu và điện sơ đồ nguyên lý chi tiết: Mỗi tủ điện cung cấp cho màn hình đều được đội ngũ kỹ sư tính toán dự phòng 20-30% tải trọng, sử dụng aptomat đóng cắt an toàn tuyệt đối.

2. Linh kiện đồng bộ chính hãng: Nguồn chuẩn G-Energy/Czcl; Card điều khiển 100% nhập khẩu chính ngạch từ Novastar, Kystar, Colorlight.

3. Cấu hình tối ưu hóa: Canh chỉnh màu sắc (Color Calibration) giúp các tấm ghép nối không bị lộ viền, hiển thị mượt mà nhất.

4. Chuyển giao công nghệ: Đào tạo tận tay kỹ thuật viên của bạn cách sử dụng phần mềm NovaLCT hay Kystar một cách thành thạo nhất.

---

6. FAQ – Câu Hỏi Thường Gặp Về Nguồn & Card LED

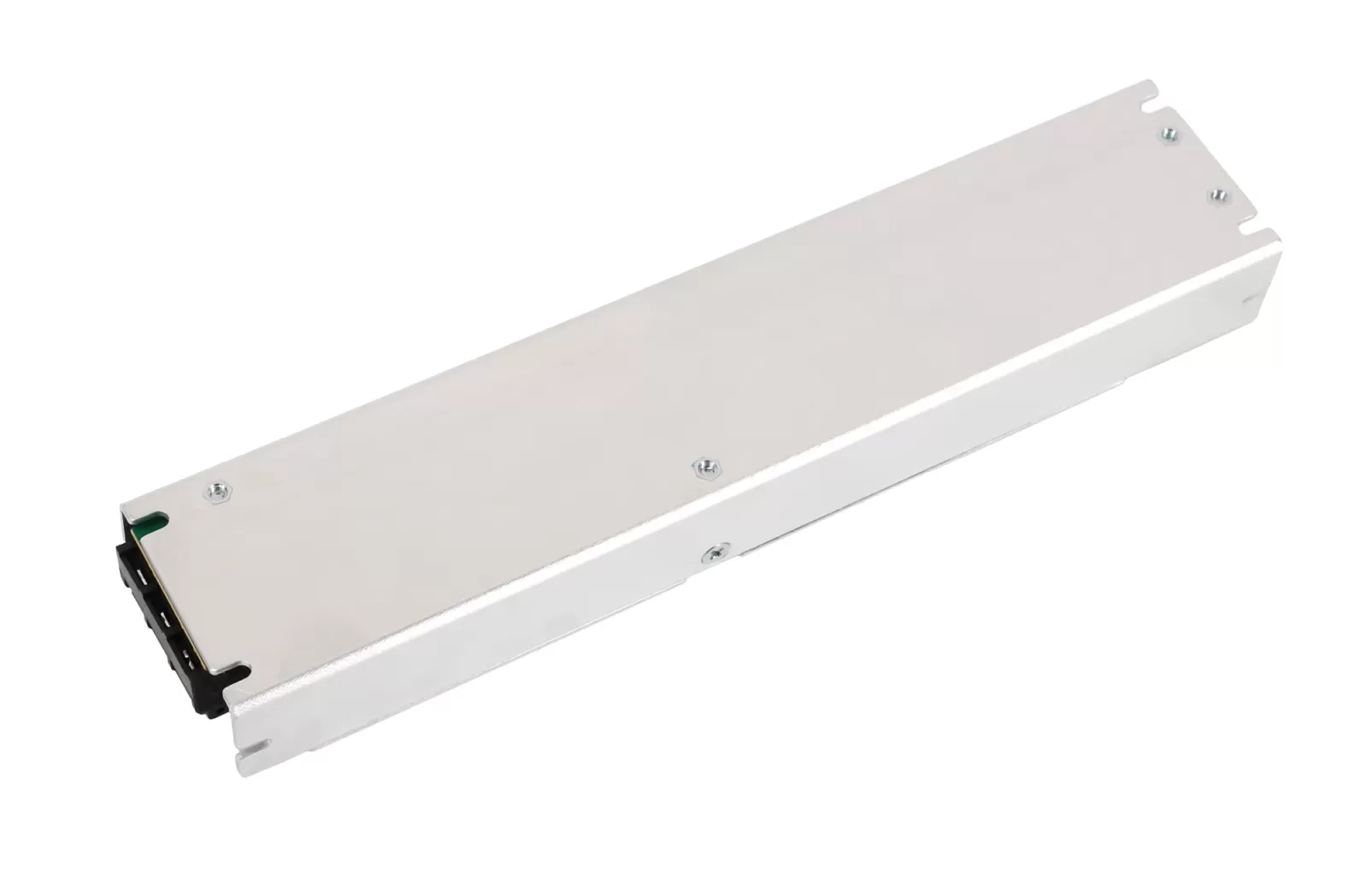

Q1: Nguồn màn hình LED dùng loại có quạt hay không quạt tốt hơn? Trả lời: Tùy vị trí lắp đặt. Loại có quạt tản nhiệt cực tốt, thích hợp cho màn hình Outdoor (ngoài trời) hoặc lắp trong cabin kín. Nguồn không quạt (siêu mỏng) chạy cực êm, không gây tiếng ồn, là lựa chọn bắt buộc cho màn hình Indoor hội trường, phòng họp, studio quay phim.

Q2: Làm sao để biết màn hình của tôi cần card điều khiển Novastar hay Kystar? Trả lời: Nếu bạn làm sự kiện cho thuê, cần di chuyển nhiều, ghép nối các màn hình kích thước khác nhau liên tục và yêu cầu độ mượt màu cao nhất -> Hãy chọn Novastar. Nếu bạn lắp màn hình cố định cho nhà hàng tiệc cưới, hội trường cơ quan và muốn tiết kiệm chi phí mà vẫn dễ thao tác -> Kystar là ưu tiên số 1.

Q3: Cáp mạng nối từ bộ xử lý đến màn hình LED dài tối đa bao nhiêu mét? Trả lời: Theo chuẩn Gigabit Ethernet, khoảng cách tối đa cho dây cáp đồng CAT6 là 100 mét. Vượt qua giới hạn này tín hiệu sẽ suy hao. Nếu phòng điều khiển máy tính cách màn hình xa hơn 100m, bạn bắt buộc phải sử dụng bộ chuyển đổi quang điện (Fiber Converter) và kéo cáp quang.

Q4: Card nhận bị hỏng 1 cái ở giữa màn hình, tôi có thể tự thay không? Trả lời: Bạn hoàn toàn có thể thay thế phần cứng bằng cách tháo ốc vít. Tuy nhiên, sau khi gắn card mới, bạn phải sử dụng phần mềm trên máy tính để "gửi lại" (Send) file cấu hình (định dạng .rcg hoặc .rcgf) vào card mới đó thì vùng màn hình đó mới sáng lên đồng bộ với các phần còn lại.



Việc am hiểu tường tận cách tính công suất nguồn màn hình LED và các tiêu chí chọn card điều khiển LED chính là chìa khóa phân biệt một người thợ nghiệp dư và một chuyên gia thực thụ. Đừng bao giờ thỏa hiệp với sự an toàn điện năng và chất lượng hiển thị bằng những linh kiện rẻ tiền không rõ nguồn gốc.
